一、設備名稱：傳動軸扭轉試驗機

二、型號：LNNZ-W

三、zui大試驗扭矩：2000Nm，5000Nm，10000Nm，20000Nm....

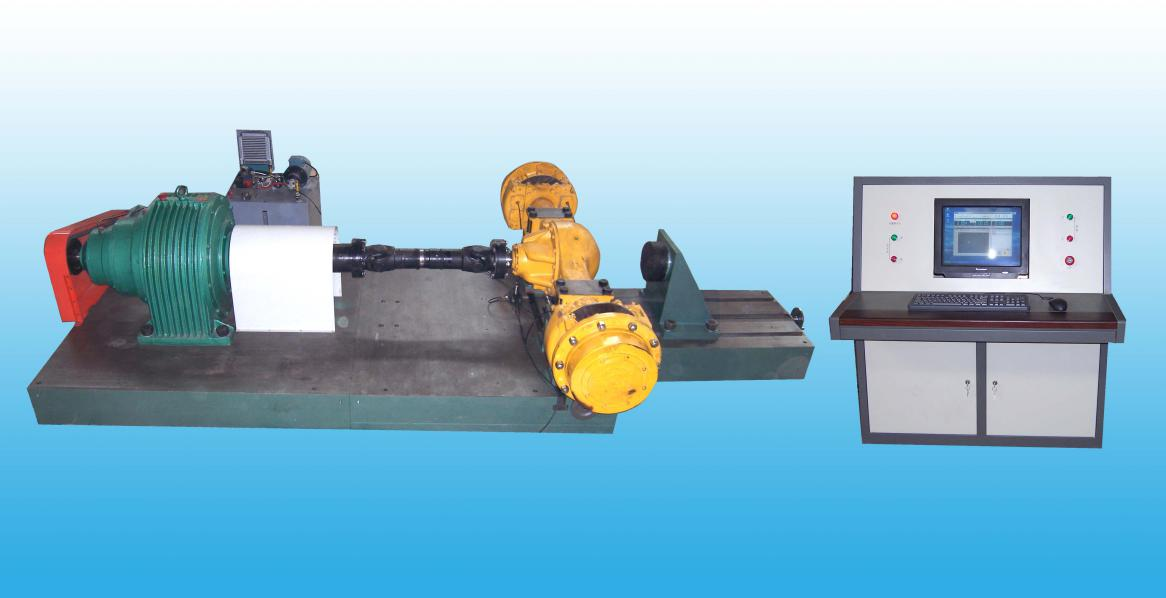

（機器示意圖片）

四、項目簡介

微機控制傳動軸扭轉試驗機是由加載系統、傳動系統、計算機測量控制顯示系統等組成，適用于對各類傳動軸，半軸，萬向節，球頭連接件等進行靜態扭轉力的檢測。該機采用臥式結構。計算機屏幕顯示，雙通道數字式數據采集卡和全數字交流伺服系統組成閉環控制。采用擺線減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。

整機利用全數字交流伺服控制系統及計算機數據采集處理系統，光電編碼器采集試樣的扭轉角度及扭轉次數，可以設置試樣的扭轉角度檢測扭矩，也可以設置試件的扭矩檢測其扭轉角度。可以打印試驗數據及扭矩T—扭轉角度θ曲線等。

執行標準：GB/T 10128 《金屬材料室溫扭轉試驗方法》，

JJG 269《扭轉試驗機檢定規程》等。

應用行業：計量質檢；冶金鋼鐵；機械制造；民用航空；高等院校；科研實驗所；商檢仲裁、技術監督部門；建材陶瓷；石油化工；其它行業。

五、主要技術性能指標

1.扭矩量程：2000Nm，5000Nm，10000Nm，20000Nm

2.扭矩測量范圍：1%-100%FS；

3.扭矩zui小讀數值：0.1Nm

4.扭矩示值相對誤差：≤±1.0% （正轉和反轉兩個方向）

5.扭矩重復性相對誤差：≤1.0%（正轉和反轉兩個方向）

6.轉角測量范圍0-10000°

7.轉角示值相對誤差：≤±1% （正轉和反轉兩個方向）

8.扭角顯示zui小分辨率：0.01°

9.試驗轉速：0.05-720°/min

10.扭轉速度示值相對誤差：≤±1% （正轉和反轉兩個方向）

11.扭轉速度示值重復性誤差：≤1.0%

12.加力盤、扭矩盤間距離：0～2000mm（可定制）

13.加載端（移動端）縱向調節范圍：±250mm（可定制）

14.尾座（固定端）擺角：±60°（可定制）

15.尾座（固定端）微調范圍：0-150mm（可定制）

16.兩夾頭的同軸度：1000mm   ≤Φ0.5mm

17.機座zhong心高度：800mm（可定制）

18.電源：AC 380V±10％，50Hz；

19.試樣夾持方式：按用戶試樣提供夾具一套

20.試驗級別:1級

21.主機凈尺寸：約3800*1400*1500
