一、產品型號：LNTM-W600D

二、產品名稱：金屬材料剪切試驗機

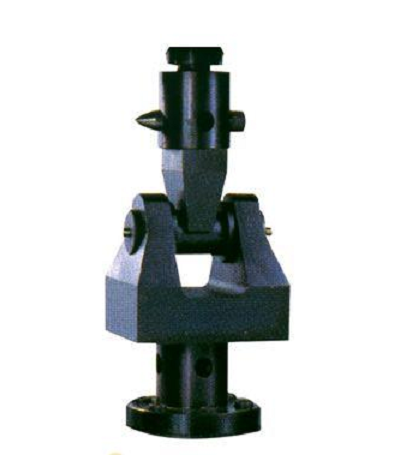

三、參考圖片：

四、性能特點：

LNTM-金屬材料剪切試驗機，主要用于金屬材料剪切性能的測試及其它材料的拉伸、壓縮、彎曲、剪切等力學性能的測試，包括螺栓，圓鋼，鋼板，鉚釘?shù)瓤辜魯鄰姸仍囼灒部捎糜谄渌鞣N金屬或非金屬材料的力學性能試驗。試驗機主機與輔具配套齊全，操作方便，性能穩定可靠。計算機控制端全閉環控制，通過控制系統、傳動系統、減速系統、測控系統、采集系統等完成試樣的各種力學性能試驗。

五、依據標準：

1.GB/T 2611-2007 《試驗機通用技術要求》

2.JB/T 7406.1-1994 《試驗機術語材料試驗機》

3.GB/T 16826-2008 《電液伺服萬 能試驗機》

4.GB/T 16825.1-2008 《靜力單軸試驗機的檢驗 第 1部分：拉力或壓力測力系統的檢驗與校準》

5.GB/T 22066-2008 《靜力單軸試驗機計算機數據采集系統的評定》

6.JJG 139-2014 《拉力、壓力和萬 能材料試驗機》；

7.JB/T 6146-2007 《引伸計技術條件》

8.JB/T 6147-2007 《試驗機包裝、包裝標志、儲運技術要求》

9.GB/T 228.1-2010 《金屬材料拉伸試驗 第 1部分：室溫試驗方法》

10.GB/T 7314-2017 《金屬材料室溫壓縮試驗方法》

11.GB/T 6400-2007《金屬材料線材和鉚釘剪切試驗方法》

12.GB/T 232-2010 《金屬材料彎曲試驗方法》

13.ASTM A370 《鋼制品力學性能試驗的標準試驗方法和定義》

14.GB/T 12160-2002 《單軸試驗用引伸計的規定》

六、主要技術指標：

1.zui大試驗力KN：    600，300

2.試驗力測量范圍：    百分之2—100FS

3.試驗力分辨力 1/±300000（全程分辨力不變）

4.試驗力zui小讀數值：      0.001kN

5.試驗力測量精度： ±百分之1

6.位移zui小讀數值： 0.01mm

7.變形位移測量精度：    ±百分之1

8.試驗調速范圍：  0.01-100mm/min

9.zui大拉伸空間：  600mm

10.zui大壓縮空間：          550mm

11.試驗空間跨度：         400mm

12.試驗臺導向立柱：        6立柱（4導向光軸、2滾珠絲杠）

13.立柱中xin間距：          500mm

14.活塞zui大行程：          200mm

15.加荷速率范圍：          百分之0.02-2FS

16.活塞zui大加載速度：      50mm/min

17.移動橫梁zui大運行速度：  100mm/min

18.橫梁移動電機功率:       0.75kW

19.試驗機級別：            1級

20.主機系統工作壓力：      21Mpa

21.油泵zui大流量：          4L/min

22.濾油器濾油精度：        10μm

23.主油泵電機功率：        1.5kW

24.油箱容積：              60L

25.夾緊方式：              內置楔型液壓自動夾緊

26.圓試樣夾持范圍：        φ6-13mm/φ13-26mm

27.板試樣夾持厚度：        0-15mm

28.上下壓板尺寸：          φ160mm

29.主機外形尺寸：          約800*600*2100mm

30.控制柜油源外形尺寸：    約1100*600*1100mm

31.整機重量：              約 2200kg

32.電源電壓：              三相五線制，380V/220V 50Hz

33.裝配電氣外觀：          符合國家標準 GB/T 2611

34.包裝運輸：              符合機械部標準 JB/T 6147
