一、設備名稱：全自動鋼筋彎曲試驗機

　　二、設備型號：LNGW-40B

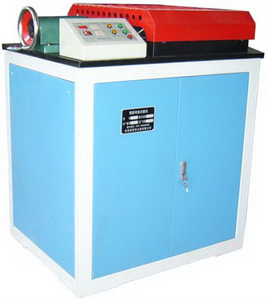

　　三、參考圖片

　　四、簡介

　　LNGW-40B型“鋼筋彎曲試驗機”采用PLC控制顯示系統和專用高精度交流伺服電機傳動機構，gao效、無噪音、彎曲角度更加準確、使用壽命更長，an全性能更加穩定；

　　該機是對鋼筋進行平面正,反向彎曲試驗的專用設備。該設備主要技術參數和指標符合YB/T5126-2003《鋼筋混凝土鋼筋彎曲和反向彎曲試驗方法》、增加相應的彎心可以滿足GB 1499.2-2018的要求。 為鋼廠和建筑單位檢驗螺紋鋼筋反彎性能不可少的試驗設備，同時適用于建筑行業現場鋼筋彎曲，達到試驗與施工一機兩用。質量優良并具有結構緊湊體積小，操作簡單易掌握，彎曲角度數字PLC控制和顯示，運行平穩噪音低，使用可靠壽命長，設計合理維修方便潤滑簡單等特點。 特點是限位和易損件的設計更加合理，易損件容易更換，因此使用壽命長。

　　適用標準

　　GB/T 232-2010《金屬材料彎曲試驗方法》

　　YB/T 5126-2017《鋼筋混凝土鋼筋彎曲和反向彎曲試驗方法》

　　GB/T 1499.2-2018《鋼筋混凝土用鋼第2部分:熱軋帶肋鋼筋》

　　GB/T 28900-2012鋼筋混凝土用鋼材試驗方法

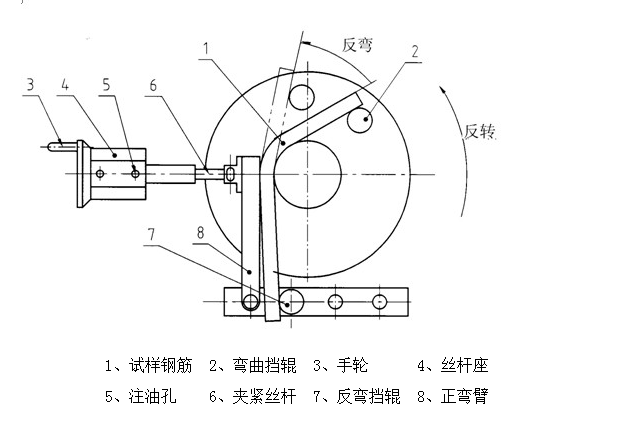

　　五、機械原理

　　1、 主機結構：

　　本機主要由傳動部分、機架、工作臺、螺旋調整裝置和限位機構組成。

　　傳動部分將制動電機的動力經雙級擺線針輪減速機傳至工作盤。機架是由方鋼和鋼板焊接而成并帶有側門的箱體，它支撐著試驗機各組成部件。工作臺即機器的上平板，其上裝有螺旋調整裝置和限位機構，另外還裝有防護罩等。

　　2、 電氣控制部分：

　　型試驗機彎曲角度：采用高精度交流伺服電機里面的光電編碼器信號，由PLC控制系統進行角度計算、顯示和控制，不需要像以前的彎曲機累計顯示。控制精度高，持續、穩定，當試驗機彎曲角度達到所設置角度時，經PLC控制，使電動機斷電終止試驗。

　　六、技術指標

　　1、彎曲鋼筋直徑范圍    Ф6—Ф

　　2、鋼筋正向彎曲角度    0°—180°內任意設定

　　3、鋼筋反向彎曲角度    0°—180°內任意設定

　　4、工作盤轉速     ＜2r/min

　　5、輥心距離         165mm

　　6、工作盤直徑     Ф580mm

　　7、電動機功率      1.5kw

　　8、隨機配標準彎心套    HRB400正彎    一套（Ф6—Ф40）

　　9、機器外形尺寸(長×寬×高)   1200×900×1100(mm)

　　10、機器重量     約1000kg
